新世代 PRO 长轴中顶监护救护车 （柴油国六、 MT）
1、产品目录
| 序号 | 产品名称 | 产品型号 |
| 1 | 新世代 PRO 长轴中顶监护救护车 （柴油国六、MT） | CL5042XJH6YS |
2、产品简介
新世代 PRO 长轴中顶救护车采用江铃福特推出的福特新世代 PRO 长轴中顶（MT）车型改装。该车型使用福特 PUMA2.198L 柴油发动机，时速可达145km/h ； 使用 Bosch ABS+EBD+ESP，能够主动探测和分析路况，合理调整行车方向。该车外观新颖、空间设计合理
、配置丰富（征集各大**对院前监护的配置以及空间需求与建议精心设计）。全车采用国内**的医疗车改装技术,包含救护系统、**示系统、电器系统等，主要用于各级卫生计生委，中/大型**，各级急救**用于抢救及监护伤病员。
3、 车辆参数与标准配置技术要求
改装基型车（底盘车）：福特新世代PRO长轴中顶柴油国六MT轻型客车
外观颜色：白色/红色
公告参数
| **总质量 | 3700kg |
| 乘员人数 | 7人 |
| 轴距 | 3750 mm |
| 车体尺寸: 长×宽×高 | 5820 mm×1974 mm×2590 mm |
| 医疗舱尺寸: 长×宽×高 | 3200 mm×1740 mm×1680 mm |
| 接近/离去角 | 22/24 (°) |
| **小离地间隙 | 195mm |
| **车速 | 145km/h |
| 发动机类型 | DURATORQ4D226H |
| 发动机排量 | 2.198L |
| 排放标准 | 国VI |
| 额定功率 | 103KW |
| 轮距（前后） | 1740/1704 |
| 变速箱 | 6MT |
| 悬挂型式 | 前麦弗逊式**悬挂/后扭力梁式非**悬挂 |
| 转向型式 | 齿轮齿条式、液压助力转向式 |
| 制动型式 | 前后盘式，液压制动 |
| 燃油箱容量 | 80L |
| 驱动型式 | 4×2后轮驱动 |
医疗**示外观
|
车身顶盖 | 承载式高钢性车身， 车体右侧侧拉门，尾部双开门结构，便于人员进出和病患的转移 |
|
车辆外观 | 车身白色，喷红色彩条，车身左右两侧具有反光标识的“120 AMBULANCE” 字样及救护标识，可按客户实际需求定制 医疗舱车窗玻璃贴有1套深灰色太阳膜 |
|
**示灯具 | 前顶工字型LED**总成，侧后方顶部各2个方形LED蓝色闪灯，后端装有LED 爆闪灯，能够起到有效**示作用。 |
医疗舱救护**
|
救护系统 | 自动上车担架：主体采用优质铝合金材料制作，具有轻便牢固，操作简便的特点，通 过操作,可迅速平稳的将载有病员的担架推入或拉出救护车，靠背采用调节结构 支撑，可在75度范围内调节，配备病员捆绑安全带，便于病员与担架之间的固定。 担架平台：采用优质不锈钢材料制作，**担架上下车。 选配铲式担架：担架两端中部设铰链式离合装置，可使担架分离成左右两部分， 在不移动病人的情况下，迅速将病人置于担架内，运送**病床或手术台，担架长度可以根据病人体长随意调节（ 4档），并可以折叠便于运输和携带。 输液挂架：在医疗舱顶部安装滑轨式配2个折叠输液架，承重2.5kg。 |
|
供氧系统 | 医疗舱内设有完备密闭式的供氧系统，隐藏式氧气管道，台上柜侧面预留呼吸机 用接口。 |
| 专用车载供氧系统总成，含氧气终端*2、氧气吸入器和单表调压阀。 | |
| 氧气柜内可放置2个10L钢质氧气瓶，公称压力15MPA。 |
医疗供电系统
| 逆变充电一体机 | 1套车载式1000W逆变电源，频率稳定，电压稳定、输出功率稳定。 |
|
附加蓄电池 | 医疗舱另外配有一套附加蓄电池，确保原车发动时能够给附加电瓶充电之外，也 保证了原车电瓶的电量充足，不影响原车的启动 |
|
舱内照明 | 在医疗舱顶部左右两侧各安装2盏嵌入式LED照明灯（其中1盏采用门控**），在 医疗舱顶部中间安装2盏LED输液射灯。 |
| 对讲机系统 | 对讲机系统：医疗舱与驾驶室安装对讲系统。 |
消毒系统
| 紫外线消毒灯 | 在医疗舱隔断上方安装1盏紫外线消毒灯，消毒灯具备定时延时开启功能。 |
空气循环系统
|
空调/暖风 | 1套可以****的后空调和后暖风，冷暖****，根据需要合理调控医疗舱内 温度。 |
|
换气扇 | 在车顶安装1套DC12V带吸气、排气的多功能换气扇，能有效保障医疗舱内空气高效循环。 |
医疗舱橱柜内饰配置
|
中隔墙总成 | 在驾驶室和医疗舱之间安装1套新型环保材料制作的中隔墙，中隔墙上设置1 个观察窗，便于前后舱观察、沟通。 |
|
橱柜总成 | 在左侧中隔墙后安装1套新型环保材料制作的设备柜，在设备柜后安装1套新型环 保材料制作的氧气瓶柜，氧气柜内可放置2个10L氧气瓶，在设备柜台面上可放置除颤仪、监护仪、呼吸机等急救设备，在插板门、抽屉内可放置医用耗材、急救 药品等；在左前设备柜上方安装1套新型环保材料制作的壁柜。 |
|
医疗舱内饰 | 医疗舱内饰：采用阻燃性复合材料制作，防水、防霉、抗菌、易清洗。 医疗舱地板：采用新型轻体塑胶材料制作，防滑、防水、防霉、抗菌、易清洗。 |
****
|
座椅 | 在医疗舱右侧朝前安装1个单人座椅，蓝色仿皮面料，配三点式安全带；在医疗舱 右侧安装一套长排座柜，含靠背、坐垫，两点式安全带。 |
| 对讲机 | 在驾驶舱和医疗舱各安装1个免提式话麦，方便前后舱人员沟通、交流。 |
| 灭火器 | 医疗舱和驾驶舱各配备1套1kg干粉式灭火器。 |
| 污物桶 | 医疗舱配备1个带盖脚踏式污物桶。 |
| 安全扶手 | 在医疗舱内顶部安装1根长条形扶手。 |
| 紧急锤 | 在医疗舱前侧和右后侧各安装1把紧急锤。 |
选装配置
| 负压净化装置 | 1套，知名品牌，净化舱内空气 |
| 行车**系统 | 行车记录仪，倒车影像 |
| 机械踏板 | 在医疗舱右侧侧拉门安装机械踏板 |
| 铲式担架 | 可分离成左右两部分，4档调节 |
| 楼梯担架 | 折叠式 |

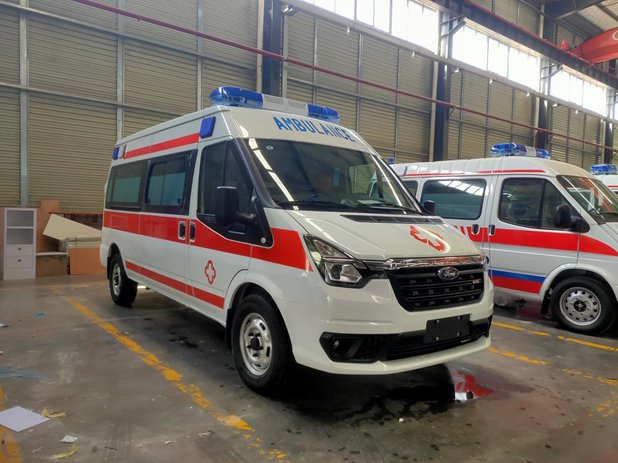

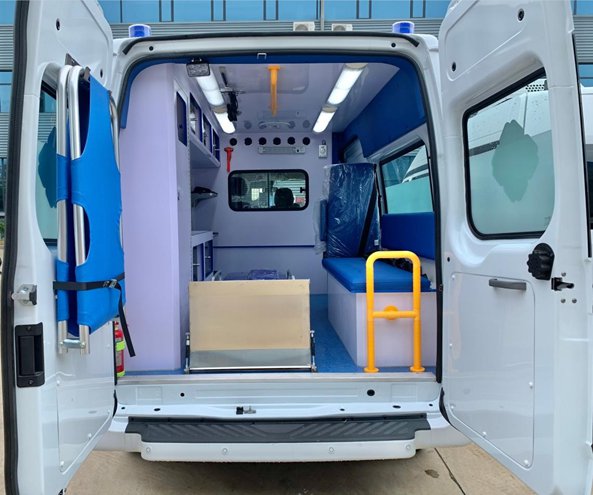

4、参考图片 （本图片仅供参考，以客户实际订购为准）
5、配置清单
| 新世代全顺 PRO 长轴中顶监护救护车（柴油国六） | ||||||
| 配置名称 | 型号/图号 | 主要功能技术参数 | 单位 | 数量 | 备注 |
|
| 救护系统 |
| |||||
| 担架及器械 |
| |||||
| 自动上车担架 | 承重：181KG | 副 | 1 |
| ||
| 滑轨式输液夹持器 | 承重：2.5Kg | 个 | 2 |
| ||
| 供氧** |
| |||||
| 氧气瓶 | 10L | 钢质,公称压力15MPA | 个 | 2 |
| |
|
供氧系统总成 | 氧气终端 | 两级滚针自锁结构 | 只 | 2 |
| |
| 医用氧气吸入器 | SH-05 | 套 | 1 |
| ||
| 呼吸机接口 | 快速插接式 | 套 | 1 |
| ||
| 单表调压阀 | 公称压力15MPA | 只 | 2 |
| ||
| **** |
| |||||
| 折叠看护座椅 | 朝后就座 | 蓝色仿皮、配安全带 | 套 | 1 |
| |
| 担架平台 | 不锈钢 | **担架上车, 防护担 架区域地板 | 套 | 1 |
| |
| 外观、**示系统 |
| |||||
| **示灯具 |
| |||||
| 工 字 型 LED ** 灯 总 成 |
TBD-1200G | 一体成型蓝色外罩，**报器 功率100W | 套 | 1 |
| |
| 爆闪灯 | LED | 方形频闪灯，外罩为蓝色 | 只 | 6 |
| |
| 彩条及标识 |
| |||||
| 救护标志 | 反光膜 | 蓝色蛇标，急救120字符等 | 套 | 1 |
| |
| 红色彩条 | 反光膜 | 颜色鲜艳,醒目,有效**示 | 套 | 1 |
| |
| 太阳膜 | 深灰色 | 医疗舱窗玻璃 | 套 | 1 |
| |
| 电器系统 |
| |||||
| （1） | 电源配置 | |||||
| 1 | 逆变充电一体机 | 纯正弦波1000W | 套 | 1 | ||
| 2 | 交/直流插座 | 组合插座 | 可接三/二孔的多功能 插 座，交/直流两用插座 | 组 | 3 | |
| 3 | 蓄电池 | 骆驼 | 80AH | 只 | 1 | |
| （2） | 车内照明 | |||||
| 1 | 输液射灯 | DC12V | LED | 盏 | 2 | |
| 2 | 室内照明灯 | DC12V | 嵌入式 ，其中一只为门控 | 盏 | 4 | |
| 3 | 后**照明灯 | DC12V | LED | 盏 | 1 | |
| （3） | **** | |||||
| 1 | 对讲机系统 | DS-236 | 免提式 | 套 | 1 | |
| 2 | 双向换气扇 | 定制 | 医疗舱换气功能 | 套 | 1 | |
| （4） | 消毒** | |||||
| 1 | 紫外线消毒灯 | HTD-10W | 定时、有效杀毒 | 盏 | 1 | |
| 四 | 橱柜/内饰系统 | |||||
| （5） | 橱柜系统 | |||||
| 1 | 中隔板 | PVC轻型环保材料 | 套 | 1 | 含观 察窗 | |
| 2 | 左侧设备柜 | PVC轻型环保材料 | 套 | 1 | ||
| 3 | 双氧气瓶柜 | PVC轻型环保材料 | 套 | 1 | ||
| 4 | 左前壁柜 | PVC轻型环保材料 | 套 | 1 | ||
| （6） | 内饰系统 | |||||
| 1 | 医用地板 | 塑胶地板 | 防水、防腐、耐磨、抗菌 | 套 | 1 | |
| 2 | 硬质内饰 | 后舱 | PVC轻型环保材料 | 套 | 1 | |
| 五 | 其 它 | |||||
| 1 | 顶棚扶手 | 定制 | **安全 | 根 | 1 | |
| 2 | 污物桶 | 5L | 脚踏式 | 个 | 1 | |
| 3 | 灭火器 | 干粉式 | 1.0KG，含原车 | 个 | 2 | |
| 4 | 单人座椅 | 朝前就座 | 蓝色仿皮，配三点式安全带 | 套 | 1 | |
6、选装配置
| 序号 | 配置名称 | 型号/图号 | 主要功能技术参数 | 单位 | 数量 | 备注 |
| 1 | 负压净化装置 | 国产 | 启动负压装置时,舱内相对压强 在-30Pa～-10Pa | 套 | 1 | |
| 2 | 行车**系统 | 行车监控 | 行车记录仪，倒车影像 | 套 | 1 | |
| 3 | 机械踏板 | 定制 | 侧拉门位置 | 套 | 1 | |
| 4 | 铲式担架 | 可分离成左右两部分，4档调节 | 套 | 1 | ||
| 5 | 楼梯担架 | 折叠式 | 套 | 1 |
